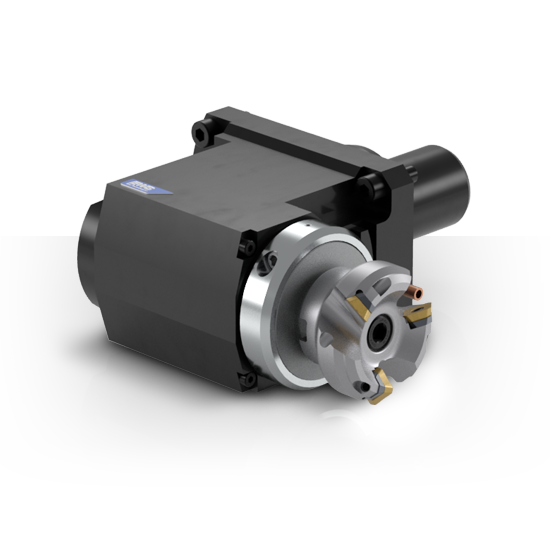

EWS Varia VX



Система быстрой смены инструмента EWS-Varia VX теперь доступна для всей линейки инструмента. Коническая поверхность контактного интерфейса гарантирует самую высокую точность посадки. Крутящий момент через полигональное соединение, которое передает до 200 Нм.
Затягивание и ослабление осуществляется с помощью зубчатого сектора, который оснащен 3 многофункциональными кулачками. При затягивании радиально установленным зажимным винтом 3-точечное фиксация прижимает вставку равномерно в ее рабочее положение. При ослаблении вставка выдвигается механически и освобождается из зажима для смены.
Для использования внутреннего охлаждения диаметрально действующее мембранное уплотнение обеспечивает передачу охлаждающей жидкости без утечек между адаптером и насадкой VX и тем самым подает жидкость непосредственно к режущей кромке.
Благодаря VX система Varia, которая была отмечена премией Innovation Award, делает шаг в направлении универсальности и производительности, отвечающей требованиям будущих поколений станков и новейших производственных технологий.

Преимущества:
Режущие инструменты предварительно устанавливаются на станке
Быстрая смена инструмента с помощью всего одной посадки
Отсутствие риска травмирования во время смены инструмента

Затягивание вставок без срезающего усилия
Надежная передача крутящего момента
Отсутствие незакрепленных деталей

Варианты:
Varia V3 + VX3 = VDI25 / VDI30 / BMT55
Varia V4 + VX4 = VDI40 / BMT65
Varia V5 = VDI50 / VDI60 / BMT75 / BMT85

EWS Varia VX
новая система быстрой смены инструмента для работы в тяжелых условиях
Во время пит-стопа выигрывают гонку...

Вставки

инструмент приводной, приводная головка, зубонарезная головка, приводная оснастка, оснастка для станков, приводные блоки, фрезерные блоки, фрезерные головки, сверлильные блоки, оснастка, резцедержатели, патрон цанговый, цанги, переходные втулки, револьверная головка, быстросменная оснастка
инструмент приводной, приводная головка, зубонарезная головка, приводная оснастка, оснастка для станков, приводные блоки, фрезерные блоки, фрезерные головки, сверлильные блоки, оснастка, резцедержатели, патрон цанговый, цанги, переходные втулки, револьверная головка, быстросменная оснастка
инструмент приводной, приводная головка, зубонарезная головка, приводная оснастка, оснастка для станков, приводные блоки, фрезерные блоки, фрезерные головки, сверлильные блоки, оснастка, резцедержатели, патрон цанговый, цанги, переходные втулки, револьверная головка, быстросменная оснастка
инструмент приводной, приводная головка, зубонарезная головка, приводная оснастка, оснастка для станков, приводные блоки, фрезерные блоки, фрезерные головки, сверлильные блоки, оснастка, резцедержатели, патрон цанговый, цанги, переходные втулки, револьверная головка, быстросменная оснастка
инструмент приводной, приводная головка, зубонарезная головка, приводная оснастка, оснастка для станков, приводные блоки, фрезерные блоки, фрезерные головки, сверлильные блоки, оснастка, резцедержатели, патрон цанговый, цанги, переходные втулки, револьверная головка, быстросменная оснастка

EWS Varia VX - Система быстрой смены

скачать

Manual

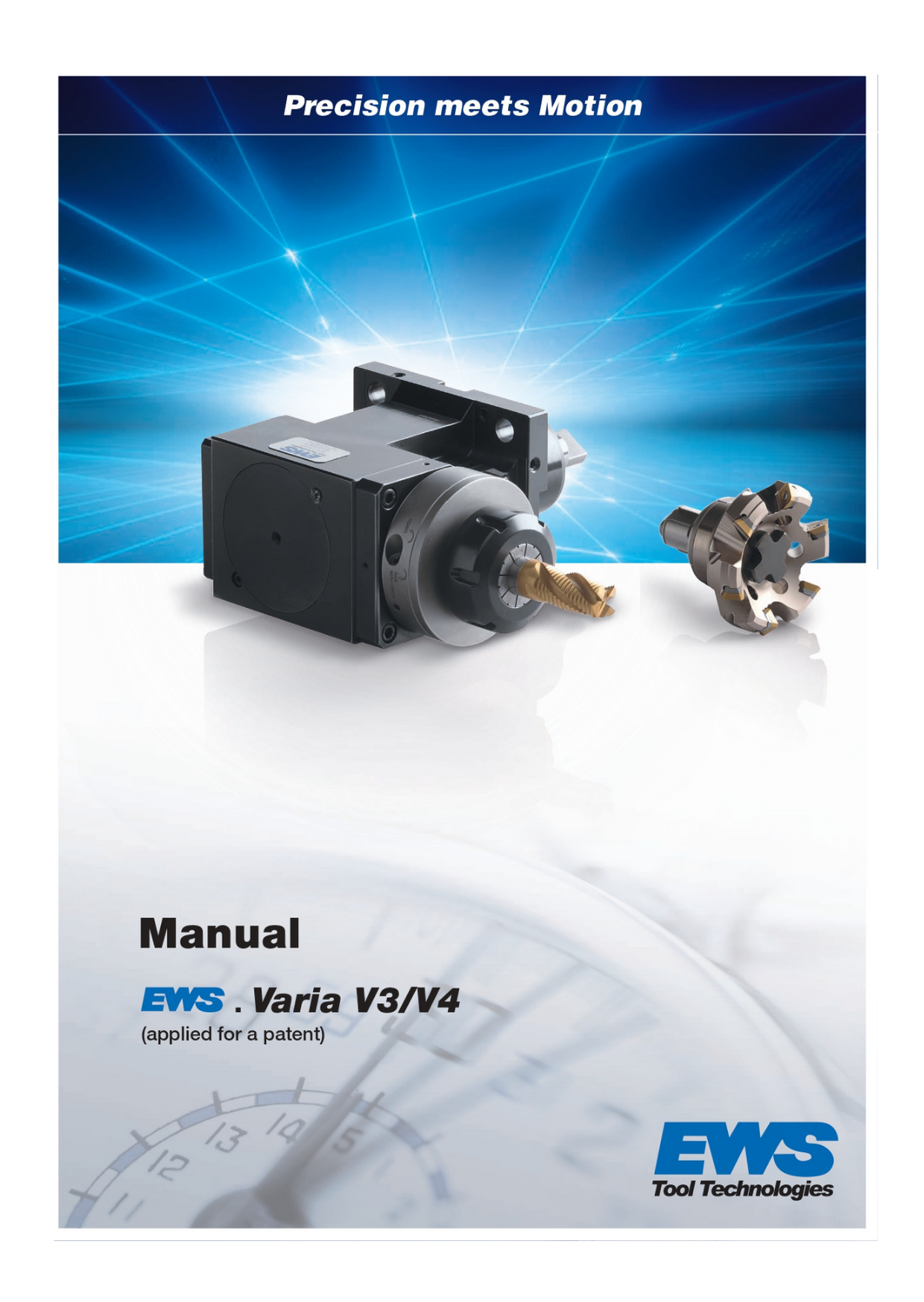

EWS Varia V3/V4
Manual
EWS Varia VX3/VX4
Manual
EWS Varia V5

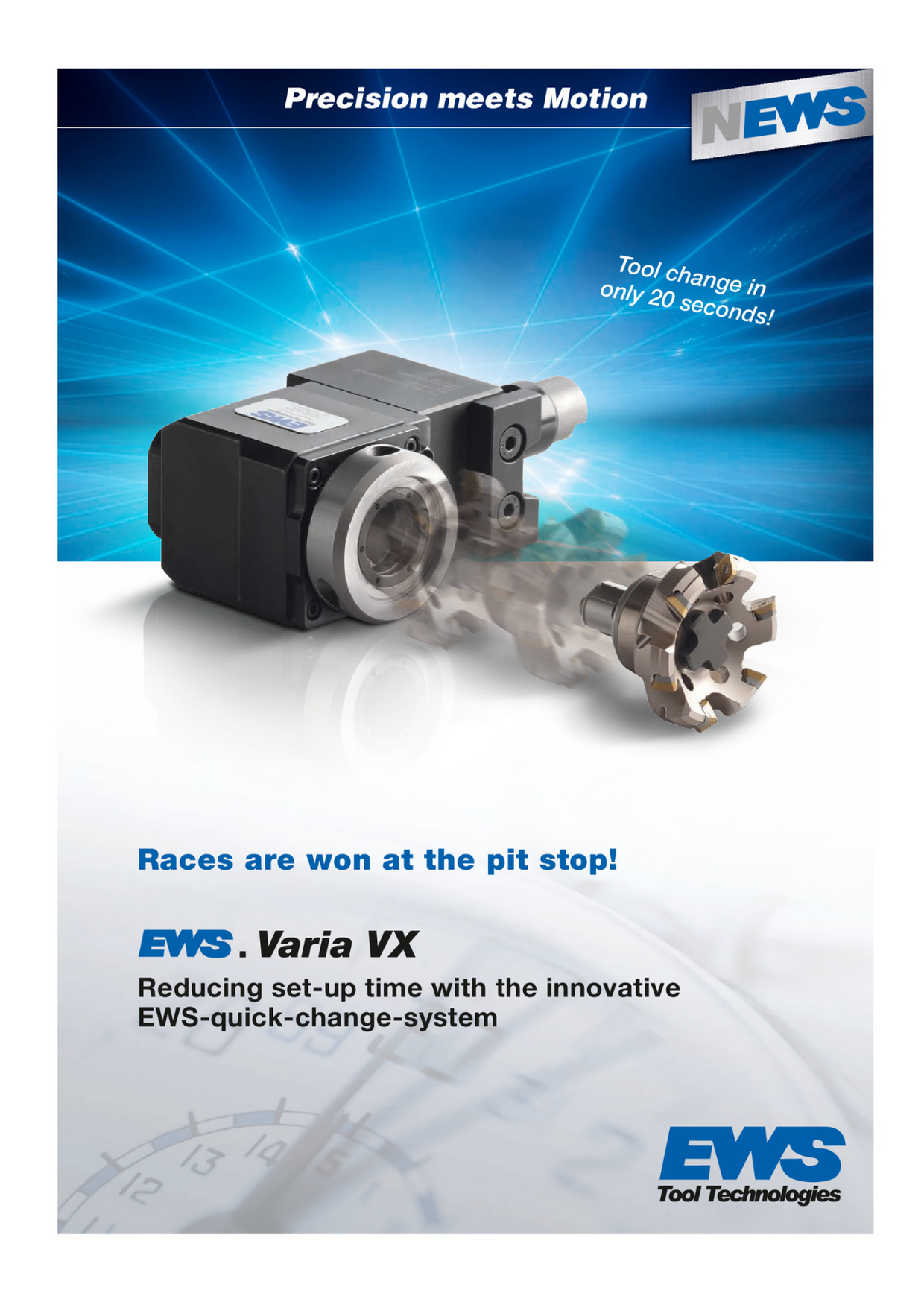

Flyer
EWS Varia VX
EWS Varia / Varia VX
Inserts
Varia VX Starter Kits
Flyer
